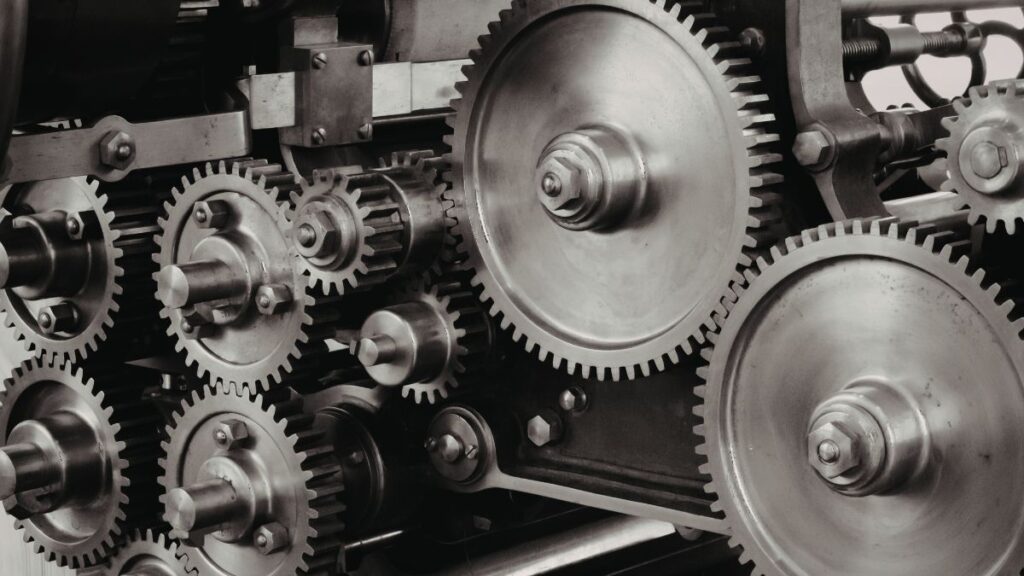

ギア機構とは、歯車同士を噛み合わせることで回転運動を伝達し、回転速度および回転トルクを変換するために設計された機械構造を指します。
動力伝達および回転性能判断に関与する機構要素です。
ギア機構が、動力伝達および回転制御判断にどのように関与するかを整理します。
結論（使ってよいか／安全か／問題ないか）
ギア機構が成立している機器は、回転動力の伝達および速度・トルク変換が可能です。
モーター単体では成立しない低速高トルク駆動や、用途に応じた回転制御が成立します。
ただし、性能は歯車噛合状態に依存します。
歯欠け・摩耗・軸ズレがある場合、動力伝達性能は成立しません。
定義
ギア機構とは、複数の歯車（ギア）を組み合わせ、回転運動を機械的に伝達・変換する構造を指します。
回転速度、回転方向、回転トルクの制御を目的として採用されます。
採用対象例：
- 電動工具
- プリンター
- 産業機械
- 自動車駆動部
表示位置
ギア機構は記号表示対象ではなく、内部構造要素として設計に組み込まれます。
確認位置：
- 分解図
- 構造図面
- サービスマニュアル
- 駆動部設計図
技術的意味
ギア機構は歯面噛合による動力伝達で成立します。
歯車比（ギア比）により回転性能が変化します。
歯数比によるトルク変換
入力側より出力側の歯数が多い場合、回転速度は低下し、回転トルクは増加します。
例：
- 小ギア → 大ギア
→ 減速
→ トルク増加
逆に、出力側歯数が少ない場合は回転速度が上昇し、トルクは低下します。
減速機構
回転速度を低下させ、トルクを増加させます。
- 電動ドリル
- ロボット関節
増速機構
回転速度を上昇させ、トルクを低下させます。
- 発電機駆動
- タービン連結
方向変換機構
回転方向を変換します。
- ベベルギア
- 直交ギア
ユーザー影響（安全性・性能・リスク）
成立時：
- 動力伝達成立
- 回転制御成立
- 負荷駆動可
不成立時：
- 空転
- 駆動不能
- 異音発生
- 破損拡大
注意点・禁止事項・制限条件
噛合不良状態
- 歯欠け
- 歯摩耗
- 軸ズレ
動力伝達が成立しません。
潤滑不良
- グリス欠乏
- 油膜切れ
結果：
- 摩耗加速
- 発熱
- 焼付き
不可理由の構造
歯摩耗
→ 噛合低下
→ 動力損失
→ 駆動不能
