モーターで動く機器でも、
回転の伝え方は同じではありません。
モーター軸から直接回すものもあれば、
ベルトを通して回すもの、
ギアを使って回転速度や力を変えるものもあります。
つまり、同じように
「モーターで回っている」ように見えても、
中の構造は同じとは限りません。
この違いは、
次のような部分に出ます。
- 回転速度や力の伝わり方
- 音の出やすさ
- 劣化しやすい場所
- 故障したときの症状
たとえば、ベルト駆動では
ベルトの伸びや滑りが問題になります。
ギア駆動では、
歯車の摩耗や噛み合いが関係します。
直結駆動では、
ベルトやギアに由来する問題は起きませんが、
軸の固定不良や、ズレが影響します。
この記事では、
直結駆動・ベルト駆動・ギア駆動の違いを、
回転がどの構造を通って伝わるかから説明し、
見分けるときに確認するポイントもあわせて取り上げます。
モーター駆動方式とは
モーター駆動方式とは、
モーターの回転を、負荷側へどう伝えるかを表す構造の違いです。
ここでいう負荷側とは、
実際に動かしたい部品のことです。
たとえば、次のようなものです。
- ファンの羽根
- タイヤ
- ドリルの先端
- ローラー
- ポンプの回転部
モーターそのものは回転を作ります。
ただし、その回転が
そのまま使われるとは限りません。
モーター軸から直接つながる場合もあれば、
途中にベルトやギアを入れて、
回転の伝わり方を変える場合もあります。
そのため、モーター駆動方式を見るときは、
モーターの種類だけではなく、
モーター軸から負荷側まで、
回転がどう伝わっているかを見る必要があります。
駆動方式は、
電圧や電流のように
製品ラベルに必ず表示されるものではありません。
確認する場合は、
次のような場所を見ます。
- 仕様表の「駆動方式」
- 仕様表の「伝達方式」
- 構造図
- 分解図
- サービスマニュアル
- 駆動部の部品表
つまり、モーター駆動方式は、
電気的な仕様というより、
回転を伝えるための機械構造として見る項目です。
モーター駆動方式は回転の伝え方で分かれる
モーター駆動方式は、
モーターの回転が何を通って伝わるかで分かれます。
同じモーターでも、
負荷側までのつながり方が違えば、
回転速度や力の伝わり方、
劣化しやすい場所も変わります。
大きく見ると、
代表的な方式は次の3つです。
- モーター軸から直接つながる
→ 直結駆動 - ベルトとプーリーを通って伝わる
→ ベルト駆動 - 歯車を通って伝わる
→ ギア駆動
どれも目的は、
モーターの回転を負荷側へ伝えることです。
ただし、
回転をそのまま伝えるのか、
途中で回転速度や力の伝わり方を変えるのかが違います。
そのため、名前だけで覚えるよりも、
モーターから負荷側までの間に何が入っているかを見る方が、
違いを理解しやすくなります。
直結駆動とは
直結駆動とは、
ベルト・プーリー・ギアなどを挟まず、
モーター軸と動かしたい部品を
直接つなぐ方式です。
回転の流れは、
とてもシンプルです。
- モーター軸
- つなぎ目・固定部
- 動かしたい部品
途中に別の伝達部品を入れないため、
モーターの回転が
そのまま相手側へ伝わります。

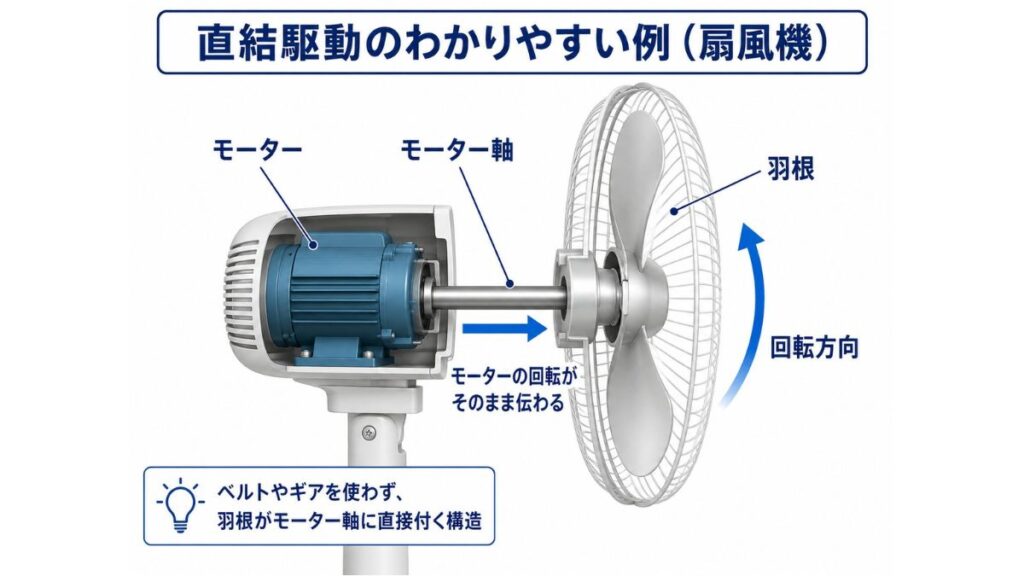

たとえば、
モーター軸にファンの羽根が
直接付いている構造です。
このように、
ベルトやギアなどを挟まないものは、
直結駆動として考えられます。
直結駆動の特徴
直結駆動の特徴は、
回転を伝える構造がシンプルなことです。
途中に別の部品を入れないため、
見る場所も分かりやすくなります。
特に見るのは、
モーター軸と回転部品が
きちんと固定されているかです。
ここがしっかり固定されていれば、
モーターの回転は
回転部品へ伝わります。
逆に、ここが緩んでいると、
モーターは回っていても、
相手側がうまく回らないことがあります。
直結駆動で見る場所
直結駆動で見る場所は、
モーター軸と回転部品のつなぎ目です。
たとえば、次のような部分です。
- モーター軸に付いている羽根
- モーター軸とローラーのつなぎ目
- 軸に固定されている回転部品
- 軸を固定しているねじや金具
- 軸を支えている部分
写真や実物を見るときは、
まずモーターから出ている軸と、
その先の部品のつながり方を見ます。
モーター軸に動かしたい部品が
そのまま付いているなら、
直結駆動として考えやすいです。
直結駆動で起きやすい問題
直結駆動では、
問題が軸まわりに出やすくなります。
代表的なのは、
次のような状態です。
- 軸と回転部品の固定が緩い
- 軸だけが空回りしている
- 回転部品が軸からずれている
- 回転中にブレが出ている
- 軸を支える部分に負担がかかっている
たとえば、
モーターの音はしているのに、
羽根やローラーが回らない場合。
この場合は、
モーターそのものではなく、
軸と回転部品のつなぎ目で
回転が逃げていることがあります。
また、回転中にブレがある場合は、
軸のズレや固定不良が関係します。
ブレが大きい状態で使うと、
異音や振動が出たり、
軸を支える部分に負担がかかったりします。
つまり、直結駆動では、
軸と回転部品が
正しく一体で回っているかを見ることが大切です。
速度と力の伝わり方
直結駆動では、
途中で回転速度や力の伝わり方を変える
機械的な仕組みはありません。
そのため、
回転速度や力の大きさは、
モーターが出せる回転数や力に左右されます。
回転を遅くして力を強くしたり、
回転数を上げたりするような、
途中で伝え方を変える構造はありません。
直結駆動は、
モーターの回転をそのまま使う構造
として見ると分かりやすいです。
ベルト駆動とは
ベルト駆動とは、
モーターの回転を、
ベルトとプーリーを通して伝える方式です。
プーリーとは、
ベルトを掛けるための
車輪のような部品です。
回転の流れは、
次のようになります。
- モーター軸
- モーター側のプーリー
- ベルト
- 負荷側のプーリー
- 動かしたい部品
直結駆動のように、
モーター軸に回転部品が
直接付いているわけではありません。
モーターと動かしたい部品の間に、
ベルトとプーリーが入ります。
写真や実物で見分けるときは、
モーターと回転部品の間に
ベルトが掛かっているかを見ます。
ベルトがプーリーに掛かり、
そのベルトを通して回転を伝えているなら、
ベルト駆動として考えられます。
ベルト駆動の特徴
ベルト駆動の特徴は、
モーター軸と回転部品を
直接つながなくても、
回転を伝えられることです。
直結駆動では、
モーター軸と回転部品が
直接つながります。
それに対してベルト駆動では、
間にベルトとプーリーを入れて、
離れた場所へ回転を伝えます。
そのため、
モーターと回転部品を
少し離して配置できる構造になります。
また、ベルト駆動では、
プーリーの大きさによって
回転速度の伝わり方が変わります。
大きさの違うプーリーを組み合わせると、
回転を速くしたり、
遅くしたりする構造にできます。
ただし、ベルト駆動は、
ベルトの張りや、
プーリーへの掛かり方の影響を受けます。
張りが不足したり、
ベルトが滑ったりすると、
回転の伝わり方に影響します。
つまり、ベルト駆動は、
回転を伝える位置や速度を変えやすい一方で、
ベルトの張りや滑りが性能に出やすい方式です。
ベルト駆動で出やすい症状と原因
ベルト駆動で問題が出ると、
先に気づきやすいのは
回転の弱さ・音・回らない症状です。
たとえば、
次のような症状です。
- モーターは回っているのに、回転部品の動きが弱い
- 回転が不安定になる
- 回転中にキュルキュル音が出る
- モーターは動いているのに、負荷側が回らない
このような症状が出る場合、
原因として見られるのは
ベルトの張り不足や滑りです。
ベルトの張りが弱いと、
プーリーとの接触が足りず、
回転が十分に伝わりません。
その結果、
モーターは回っていても、
負荷側の回転が弱くなることがあります。
ベルトが滑っている場合も、
モーターの回転がそのまま伝わらず、
回転が不安定になります。
回転中のキュルキュル音は、
ベルトの滑りや、
張り不足が関係していることがあります。
一方で、
ベルトが外れている場合や、
切れている場合は、
回転そのものが負荷側へ伝わりません。
この場合は、
モーターが回っていても、
動かしたい部品は回りません。
ベルトの劣化として見る部分
ベルトには、
回転不良の原因になる前に、
劣化のサインとして見られる部分があります。
たとえば、次のような状態です。
- ひび割れがある
- 表面がすり減っている
- 表面が硬くなっている
- ベルトの端が傷んでいる
- 粉や削れた跡が出ている
ひび割れがあるからといって、
それだけで必ず回転が遅くなるわけではありません。
ひび割れは、
ベルトが劣化しているサインです。
つまり、
ひび割れや摩耗は、
すぐに回転不良を起こすとは限りませんが、
滑りや断裂につながる劣化のサインとして見ます。
劣化が進むと、
ベルトが切れやすくなったり、
プーリーとの接触状態が悪くなったりします。
速度と力の伝わり方
ベルト駆動では、
プーリーの大きさによって
回転速度の伝わり方が変わります。
小さいプーリーと
大きいプーリーを組み合わせると、
回転の速さや、
力の伝わり方を変えられます。
たとえば、
モーター側と負荷側のプーリーの大きさが違えば、
同じモーター回転でも
負荷側の回転速度は変わります。
ただし、これは
ベルトが正しく掛かり、
滑らずに回っていることが前提です。
ベルトが滑ると、
プーリーの大きさどおりに
回転が伝わらなくなります。
そのため、ベルト駆動は、
プーリーの大きさで回転速度を変えられる一方で、
ベルトの張りや滑りが性能に出やすい方式
として見ると分かりやすいです。
ギア駆動とは
ギア駆動とは、
モーターの回転を、
歯車を通して伝える方式です。
ギアとは、
歯が付いた車輪のような部品です。
歯車同士が噛み合うことで、
回転が次の部品へ伝わります。
回転の流れは、
次のようになります。
- モーター軸
- モーター側のギア
- 噛み合うギア
- 負荷側の回転部品
- 動かしたい部品
直結駆動のように、
モーター軸に回転部品が
直接付いているわけではありません。
ベルト駆動のように、
ベルトを掛けて回転を伝える方式でもありません。
ギア駆動では、
歯車の噛み合いによって
回転を伝えます。
写真や実物で見分けるときは、
モーターと回転部品の間に
歯車やギアボックスがあるかを見ます。
ギアボックスとは、
複数の歯車が入っているケース部分です。
モーターの近くに
歯車の入った箱のような部分があり、
そこから回転が伝わっているなら、
ギア駆動として考えられます。
ギア駆動の特徴
ギア駆動の特徴は、
歯車を使って、
回転速度や力の伝わり方を変えられることです。
ギアは、
回転を伝えるだけではありません。
歯車の大きさや歯数の組み合わせによって、
回転を遅くしたり、
回す力を強くしたりできます。
たとえば、
小さいギアから大きいギアへ回転を伝えると、
回転は遅くなります。
その代わり、
大きな力を伝えやすくなります。
電動工具やロボットの関節などで、
ゆっくりでも強く動かしたい場合に
ギアが使われるのはこのためです。
また、ギアの組み合わせによっては、
回転の向きを変えることもできます。
つまり、ギア駆動は、
回転を伝えるだけでなく、
速さ・力・向きを変えやすい方式です。
ギア駆動で出やすい症状と原因
ギア駆動で問題が出ると、
先に気づきやすいのは
異音・引っかかり・回らない症状です。
たとえば、
次のような症状です。
- 回転中にガリガリ音が出る
- カチカチした音が出る
- 回転が引っかかる
- モーターは動いているのに、負荷側が回らない
- 動きが重くなる
- 回転が途中で止まる
このような症状が出る場合、
原因として見られるのは
歯車の噛み合い不良や歯の傷みです。
ギアの歯が欠けていると、
その部分で回転がうまく伝わらなくなります。
歯が摩耗している場合も、
噛み合いが弱くなり、
異音や空回りにつながることがあります。
また、ギアの位置がズレていると、
歯同士が正しく当たりません。
その結果、
回転が重くなったり、
引っかかったりすることがあります。
ギアの劣化として見る部分
ギアには、
回転不良の原因になる前に、
劣化のサインとして見られる部分があります。
たとえば、次のような状態です。
- 歯がすり減っている
- 歯の一部が欠けている
- ギアの表面が荒れている
- グリスが切れている
- ギアまわりに削れた粉がある
- ギアの軸にガタつきがある
グリスとは、
歯車の摩擦を減らすために使われる
油分を含んだ潤滑材です。
ギアは歯同士が接触して回るため、
潤滑が足りないと摩耗しやすくなります。
摩耗が進むと、
歯の形が崩れたり、
噛み合いが悪くなったりします。
その結果、
異音、発熱、引っかかり、
回転不良につながることがあります。
つまり、ギア駆動では、
歯の状態・噛み合い・潤滑状態が
重要になります。
速度と力の伝わり方
ギア駆動では、
歯車の大きさや歯数によって
回転速度と力の伝わり方が変わります。
小さいギアから
大きいギアへ回転を伝えると、
回転は遅くなります。
その代わり、
回す力は強くなります。
反対に、
大きいギアから小さいギアへ回転を伝えると、
回転は速くなります。
その代わり、
伝えられる力は小さくなります。
このように、
ギア駆動では、
歯車の組み合わせによって
速さと力のバランスを変えられます。
そのため、
強い力が必要な機器や、
回転速度を落として使う機器では、
ギア駆動が使われることがあります。
直結駆動・ベルト駆動・ギア駆動の違い
直結駆動・ベルト駆動・ギア駆動の違いは、
モーターの回転を何で伝えているかを見ると分かります。
- 直結駆動
モーター軸と回転部品が直接つながる - ベルト駆動
ベルトとプーリーを通して回転を伝える - ギア駆動
歯車を噛み合わせて回転を伝える
この違いによって、
音、劣化しやすい場所、
不具合が出たときに見る部分も変わります。
違いを簡単に整理すると
- 直接つながっている
→ 直結駆動 - ベルトが掛かっている
→ ベルト駆動 - 歯車が噛み合っている
→ ギア駆動
重要なのは、
どの方式が一番上という話ではありません。
何を通って回転が伝わっているかで、
特徴と不具合の出やすい場所が変わる、
ということです。
どんな機器で使われることが多いか
モーター駆動方式は、
機器名だけで必ず決まるものではありません。
同じ種類の機器でも、
内部構造によって
直結駆動の場合もあれば、
ベルト駆動やギア駆動の場合もあります。
そのため、ここでは
「この機器なら必ずこの方式」とは決めず、
その方式で見かけることが多い代表例として整理します。
直結駆動で見かけることが多い機器
直結駆動は、
モーター軸に回転部品を
直接取り付ける構造で見かけます。
代表例として分かりやすいのは、
羽根をそのまま回す機器です。
たとえば、次のようなものです。
- 扇風機
- 換気扇
- PCケースファン
これらは、
モーター軸に羽根が付いて、
そのまま回転する構造で見られます。
写真や分解図で見るときは、
モーター軸と羽根が
直接つながっているかを見ると分かりやすいです。
直結駆動では、
モーターと回転部品の間に
ベルトや歯車を挟みません。
そのため、
モーターのすぐ前に回転部品があり、
モーター軸と一体で回っている場合は、
直結駆動として考えやすくなります。
ベルト駆動で見かけることが多い機器
ベルト駆動は、
モーターと回転部品の間に
ベルトとプーリーがある構造で見かけます。
モーターの位置と、
実際に回したい部分が離れていても、
ベルトを通して回転を伝えられます。
代表例としては、
次のようなものがあります。
- ベルトドライブ式電動スクーター
- ベルト式洗濯機
- ベルトドライブ式レコードプレーヤー
- 卓上ボール盤
- ベルト駆動式エアコンプレッサー
これらは、
モーター側のプーリーと
負荷側のプーリーにベルトを掛けて、
回転を伝える構造で見かけます。
写真や分解図で見るときは、
ベルトがどのプーリーに掛かり、
どこへ回転を伝えているかを見ると分かりやすいです。
仕様や説明に、
「ベルト式」
「ベルトドライブ」
「ベルト駆動」
と書かれている場合も、
ベルト駆動を示していることがあります。
ギア駆動で見かけることが多い機器
ギア駆動は、
モーターの回転を
歯車で伝える構造で見かけます。
回転を遅くして力を強くしたり、
回転の向きを変えたり、
少しずつ動かしたりする部分で使われます。
代表例としては、
次のようなものがあります。
- 電池式アナログ時計
- プリンターの紙送り部
- 自動車のワイパー
- 電動ドライバー
- シュレッダー
- 電動おもちゃの車
電池式アナログ時計では、
歯車を使って針の動きを伝えます。
プリンターの紙送り部では、
紙を送るローラーを動かすために
歯車が使われることがあります。
自動車のワイパーや電動ドライバーでは、
モーターの回転を歯車で変えて、
必要な速さや力にして動かす構造で見かけます。
写真や分解図で見るときは、
歯車が噛み合っている部分や、
歯車が入っているケース部分を見ると分かりやすいです。
機器名だけで方式は決めない
注意したいのは、
機器名だけで駆動方式を決めないことです。
たとえば、同じファンでも、
小型のものは直結駆動で回すことがあります。
一方で、
大型の送風機では、
モーターと羽根の間に
ベルトを使う構造もあります。
同じ洗濯機でも、
ベルトを使う構造もあれば、
モーターで回転部品を直接回す構造もあります。
そのため、
「この機器だからこの方式」と決めるより、
モーターから回転部品までの間に
何が入っているかを見る方が確実です。
故障や劣化が出やすい場所の違い
モーター駆動方式が違うと、
不具合が出たときに見る場所も変わります。
同じように
「回らない」
「回転が弱い」
「音が出る」
という症状でも、
原因になりやすい部分は方式ごとに違います。
- 直結駆動
→ モーター軸、軸と回転部品の固定部、回転中のブレを見る - ベルト駆動
→ ベルトの張り、滑り、外れ、ひび割れを見る - ギア駆動
→ 歯の欠け、摩耗、噛み合い、グリス切れを見る
たとえば、
音が出る場合でも、
ベルト駆動なら滑り音、
ギア駆動なら歯の摩耗や噛み合い不良、
直結駆動なら軸のズレや固定不良が関係することがあります。
そのため、
症状だけで方式を決めるのではなく、
モーターから回転部品までの間に何が入っているかを先に見る必要があります。
まとめ
モーター駆動方式の違いは、
モーターの回転を何で伝えているかの違いです。
直結駆動は、
モーター軸と回転部品が
直接つながる方式です。
ベルト駆動は、
ベルトとプーリーを通して
回転を伝える方式です。
ギア駆動は、
歯車を噛み合わせて
回転を伝える方式です。
それぞれの違いを簡単に見ると、
次のようになります。
- 直結駆動
→ 構造がシンプルで、軸まわりを見る - ベルト駆動
→ ベルトの張りや滑りを見る - ギア駆動
→ 歯車の噛み合いや摩耗を見る
どの方式が上という話ではありません。
大切なのは、
モーターから回転部品までの間に
何が入っているかを見ることです。
そこを見ると、
直結駆動なのか、
ベルト駆動なのか、
ギア駆動なのかを理解しやすくなります。
また、不具合が出たときも、
どこを確認すればよいかが変わります。
「回らない」
「回転が弱い」
「音が出る」
という症状だけで決めるのではなく、
まずは回転がどの構造を通って
伝わっているかを見ることが重要です。
