絶縁構造とは、通電部と外装接触部、または異なる電位間を電気的に分離し、電流流出および短絡を防止するために設計された構造を指します。
感電防止および回路保護判断に関与する安全構造要素です。
絶縁構造が、使用可否および電気安全性判断にどのように関与するかを整理します。
結論（使ってよいか／安全か／問題ないか）
絶縁構造が成立している機器は、外装接触による感電リスクは成立しません。
通電部は外装および他回路から電気的に分離されており、安全性は絶縁距離および絶縁材によって維持されます。
ただし、絶縁破損・劣化・露出がある場合は安全性は成立しません。
絶縁構造が維持されない状態での使用は非推奨です。
定義
絶縁構造とは、電流が流れる導体部分と、使用者接触部または異電位回路間を電気的に遮断するために設計された分離構造を指します。
感電防止、回路短絡防止、漏電防止を目的として採用されます。
採用対象例：
- 電源機器
- 家電製品
- 電動工具
- 産業機器
表示位置
絶縁構造そのものは記号表示対象ではなく、仕様・設計情報として記載されます。
確認位置：
- 技術仕様書
- 安全規格適合資料
- 回路設計図
- 絶縁距離設計資料
技術的意味
絶縁構造は電流流路遮断設計で成立します。

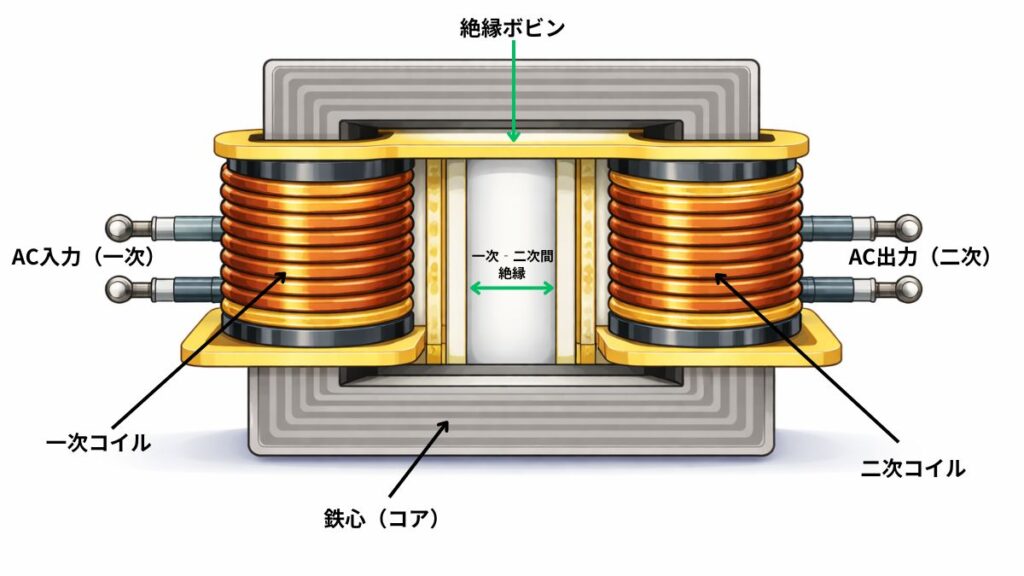

通電部と外装、または異電位回路間に絶縁体および空間距離を設けることで電流流出を防止します。
固体絶縁
絶縁材による遮断構造です。
- 樹脂外装
- 絶縁シート
- 絶縁チューブ
- ワニス含浸
空間絶縁
距離確保による遮断構造です。
- 空気間隙
- 沿面距離
- 空間距離設計
ユーザー影響（安全性・性能・リスク）
成立時：
- 感電防止
- 漏電防止
- 短絡防止
不成立時：
- 外装通電
- 感電リスク
- 回路短絡
- 機器損傷
注意点・禁止事項・制限条件
絶縁が成立しない状態
- 外装破損
- 内部導体露出
- 絶縁材欠損
- 焼損痕
絶縁遮断が維持されません。
境界条件
次状態では絶縁性能が低下します。
- 経年劣化
- 高温曝露
- 湿気侵入
- 汚損付着
結果：
- 絶縁抵抗低下
- 漏電発生
グレーゾーン（動作はするが非推奨）
- 表面汚損
- 軽微外装損傷
- 絶縁距離低下疑い
影響：
- 漏電リスク上昇
不可理由の構造
絶縁破損
→ 電流流出
→ 外装通電
→ 感電
