スマホやモバイルバッテリーを充電したままにしていて、
「このまま挿しっぱなしで大丈夫なのかな？」
と思ったことはないでしょうか。
充電器につないだまま寝る。
モバイルバッテリーを満充電のまま置いておく。
ノートPCをずっとACアダプターにつないで使う。
こういう使い方は、かなり身近です。
一方で、
「充電しすぎるとバッテリーが傷む」
「モバイルバッテリーは発火することがある」
「熱いまま使うのは危ない」
「ショートすると危険」
みたいな話もあります。
だから、どこまでが普通で、
どこから危ないのか分かりにくいんですよね。
そこで出てくるのが、バッテリー保護回路です。
バッテリー保護回路は、電池や電源を
無理な充電や出力から守る仕組みです。
状態に合わせて、
充電や出力を止めることがあります。
流れる電流を抑えることもあります。
主な働きは、次のようなものです。
- 充電しすぎて、電池に負担がかかるのを防ぐ
- 電池を使い切りすぎないように、出力を止める
- 必要以上の電流が流れたときに、出力を止める
- ショートしたときにすぐ遮断する
- 異常に熱くなったときに充電や出力を制限する
ここでいうショートは、
正式には短絡とも呼ばれます。
プラスとマイナスが直接つながってしまい、
電流が一気に流れる危険な状態です。
もちろん、保護回路があるからといって、
何をしても安全という意味ではありません。
たとえば、次のような使い方は避けた方がいいです。
- 断線したケーブルを使う
- 水濡れした端子をつなぐ
- 膨らんだモバイルバッテリーを使い続ける
- 熱がこもる場所で充電する
こういう状態で使うと、
保護機能があっても安全とは言い切れません。
この記事では、
バッテリー保護回路の役割を説明します。
過充電保護・過放電保護・過電流保護・短絡保護・温度保護が、
何を防ぐものなのかも説明します。
難しい言葉を覚えることよりも、
大事なのは判断できることです。
「充電しっぱなしでも大丈夫なのか」
「急に充電が止まるのは故障なのか」
「熱いまま使っていいのか」
「どんな状態なら使うのをやめるべきか」
このあたりを、自分で判断できるようにするのが、この記事の目的です。
バッテリー保護回路は何を守っているのか
バッテリー保護回路が見ているのは、主に次の3つです。
- 電圧が高すぎないか、低すぎないか
- 電流が流れすぎていないか
- 温度が上がりすぎていないか
少し言い換えると、
- 充電しすぎていないか
- 使い切りすぎていないか
- 電流が流れすぎていないか
- ショートしていないか
- 異常に熱くなっていないか
を確認しています。
バッテリーは、ただ電気をためているだけに見えます。
でも実際には、
充電するときも、使うときも、
電圧・電流・温度の状態が変わります。
このどれかが大きくズレると、
バッテリーや電源に負担がかかります。
その負担が大きくなる前に止めるのが、
バッテリー保護回路の役割です。
- 電圧：過充電保護／過放電保護
- 電流：過電流保護／短絡保護
- 温度：温度保護
充電しすぎを防ぐ
まず分かりやすいのが、充電しすぎです。
スマホやモバイルバッテリーを充電していると、
バッテリーの電圧は少しずつ上がっていきます。
そして満充電に近づくと、
それ以上無理に充電しないように制御されます。
このとき関係するのが、過充電保護です。
過充電保護は、充電しすぎてバッテリーに負担がかかるのを防ぐ機能です。
もし満充電を超えて電流が流れ続けると、
バッテリーの内部に負担がかかります。
状態が悪いと、
- 発熱
- 膨張
- 劣化
- 発火のリスク
につながることがあります。
普段使っているスマホやモバイルバッテリーは、
満充電になったあとも同じ勢いで充電し続ける作りにはなっていないことが多いです。
そのため、
市販の完成品を普通に使う範囲なら、
「充電器につないだ瞬間にすぐ危険」という話ではありません。
気をつけたいのは、
保護回路のない電池や、仕様の合わない充電器を使う場合です。
この場合は、
バッテリー側が想定していない充電になり、
過充電のリスクが高くなります。
使い切りすぎを防ぐ
反対に、電池を使い切りすぎるのもよくありません。
バッテリーは、残量が0％に見えても、
内部の電圧まで完全にゼロになっているわけではありません。
電池には、
これ以上下げない方がいい電圧の目安があります。
そこを下回る前に出力を止めるのが、過放電保護です。
たとえば、モバイルバッテリーや電動工具のバッテリーで、
急に電源が入らなくなることがあります。
これは故障ではなく、
電池を守るために出力を止めている場合があります。
過放電が進むと、
- 容量が減る
- 劣化が進む
- 充電しても回復しにくくなる
- 最悪の場合、再充電できなくなる
ことがあります。
特に注意したいのは、長期放置です。
一度出力が止まったあとでも、
バッテリーは少しずつ自己放電します。
そのまま長く放置すると、
さらに電圧が下がり、
再充電できない状態になることがあります。
電流の流れすぎを防ぐ
バッテリーや電源では、
流れる電流が多すぎる状態も問題になります。
たとえば、電源の能力を超える機器をつないだ場合です。
スマホ用の小さな電源で、
大きな電力を必要とする機器を動かそうとする。
モバイルバッテリーに、
定格を超える負荷をつなぐ。
こういうときに関係するのが、過電流保護です。
過電流保護は、
決められた範囲を超える電流が流れたときに、
出力を止めたり、電流を制限したりする機能です。
電流が流れすぎると、
- 配線が熱くなる
- 回路部品に負担がかかる
- 基板が傷む
- 発火リスクが上がる
ことがあります。
「動いているから大丈夫」とは限りません。
定格ギリギリで長く使ったり、
熱がこもる場所で使ったりすると、
保護が働きやすくなることがあります。
ショートを防ぐ
ショートは、正式には短絡と呼ばれます。
これは、プラスとマイナスが
本来の機器を通らずに直接つながってしまう状態です。
たとえば、
- 端子に金属が触れる
- ケーブル内部で線が接触する
- 水濡れした状態で接続する
- 断線したケーブルを使う
といった場面で起きることがあります。
ショートすると、
大きな電流が一気に流れます。
普通の「少し電流が多い」状態とは違い、
急に大きな電流が流れるため危険です。
このときに出力をすぐ止めるのが、短絡保護です。
短絡保護がないと、
配線や回路が急激に熱を持ち、
焼損や発火につながることがあります。
過電流保護と短絡保護は似ていますが、
見ている異常の出方が少し違います。
過電流保護は、
負荷が大きすぎて電流が流れすぎる状態。
短絡保護は、
プラスとマイナスが直接つながり、
電流が一気に流れる状態。
どちらも電流に関係する保護ですが、
短絡の方が急な異常として扱われます。
異常な発熱を防ぐ
バッテリーや充電器は、使っていると熱を持ちます。
少し温かい。
高速充電中だけ熱い。
ノートPCを充電していると充電器が熱くなる。
このくらいなら、普通に起きることがあります。
問題は、温度が上がりすぎる場合です。
バッテリーや回路が高温になると、
劣化が進みやすくなります。
状態が悪いと、
- 充電停止
- 出力低下
- 膨張
- 異臭
- 発火リスク
につながることがあります。
そこで働くのが、温度保護です。
温度保護は、
バッテリーや回路の温度を見て、
高温時に充電や出力を制限する機能です。
低温のときにも、
充電を制限することがあります。
寒い場所で充電が遅くなったり、
うまく充電できなかったりするのも、
温度条件が関係している場合があります。
熱について詳しく知りたい場合は、
「充電器やモバイルバッテリーが熱いのは問題ない？｜異常発熱・停止・発火リスクの判断基準」
も参考にしてください。
充電しっぱなしでも大丈夫なのか
バッテリー保護回路を調べる人が気になるのは、
まずここではないでしょうか。
スマホを一晩中充電する。
モバイルバッテリーを満充電のまま置いておく。
ノートPCをずっと充電器につないで使う。
こういう使い方で、
「充電しすぎて壊れないの？」
と思う場面です。
市販のスマホやモバイルバッテリーなら、
満充電になったあとも同じ勢いで充電され続けるわけではありません。
多くの場合、
満充電に近づくと充電電流を下げたり、
充電を止めたりする制御が入ります。
ここで関係するのが、過充電保護です。
市販のスマホやモバイルバッテリーは過充電保護が前提
スマホ、モバイルバッテリー、ノートPC、電動工具のバッテリーなどは、
市販の完成品として作られているものが多いです。
こうした製品では、
バッテリーを安全に充電するための制御が入っていることが一般的です。
満充電になったあと、
さらに無理に電気を入れ続けると、
バッテリーには負担がかかります。
そのため、充電中はバッテリーの電圧を見ています。
決められた電圧に近づくと、
充電を弱めたり、止めたりします。
つまり、
「100％になったあともずっと同じ勢いで充電し続ける」
という動きにはなりにくいです。
だから、普通のスマホやモバイルバッテリーを
普通の充電器で使っている範囲なら、
挿しっぱなしにした瞬間に危険という話ではありません。
充電しっぱなしより注意したいのは熱
ただ、充電しっぱなしがまったく負担にならない、
という意味ではありません。
見たいのは、充電している時間だけではなく、
そのときの状態です。
たとえば、
- 本体がかなり熱い
- 充電器も熱い
- 布団やカバンの中で充電している
- 直射日光が当たる場所に置いている
- モバイルバッテリーが膨らんでいる
- 焦げ臭いにおいがする
こういう状態なら話は別です。
充電そのものより、
熱がこもっていることの方が問題になる場合があります。
バッテリーは高温が苦手です。
高温状態が続くと、
劣化が進みやすくなります。
状態が悪い場合は、
膨張や異常発熱につながることもあります。
なので、充電しっぱなしを考えるときは、
「つないでいる時間」だけで判断しない方がいいです。
熱くなりすぎていないか。
膨らんでいないか。
変なにおいがしないか。
充電や接続が不安定になっていないか。
このあたりも一緒に見た方が安全です。
保護回路があっても避けたい使い方はある
保護回路は、危ない状態になりかけたときに止めるための仕組みです。
でも、危ない使い方をしても大丈夫にする仕組みではありません。
たとえば、次のような使い方は避けた方がいいです。
- 高温の場所で充電する
- 布団やクッションの上で充電する
- カバンの中でモバイルバッテリーを使う
- 断線しかけたケーブルで充電する
- 水濡れした端子をつなぐ
- 膨らんだバッテリーを使い続ける
こういう状態では、
保護機能があっても安全とは言い切れません。
充電しっぱなしが気になるときは、
「満充電のままだから危険」と考えるより、
使っている環境やバッテリーの状態を見る方が現実的です。
特に、熱・におい・膨張・変形は見落とさない方がいいです。
裸セルや自作用バッテリーは別で考える
市販の完成品と、
裸セルや自作用のバッテリーは分けて考えた方がいいです。
裸セルというのは、
保護回路やケースが付いていない、電池そのものに近い状態です。
この場合は、
充電器側や外部回路で正しく制御しないと、
過充電や過放電を防げないことがあります。
市販のモバイルバッテリーと同じ感覚で扱うと危険です。
特に見るべきなのは、
- 保護回路があるか
- 対応する充電器を使っているか
- 充電電圧が合っているか
- 放電の下限管理ができているか
- 温度管理ができているか
です。
よく分からない場合は、
裸セルや保護回路なしの電池を単体で充電しない方が安全です。
「市販品なら大丈夫なことが多い」と、
「どんな電池でも大丈夫」は別の話です。
ここは分けて考えた方が安全です。

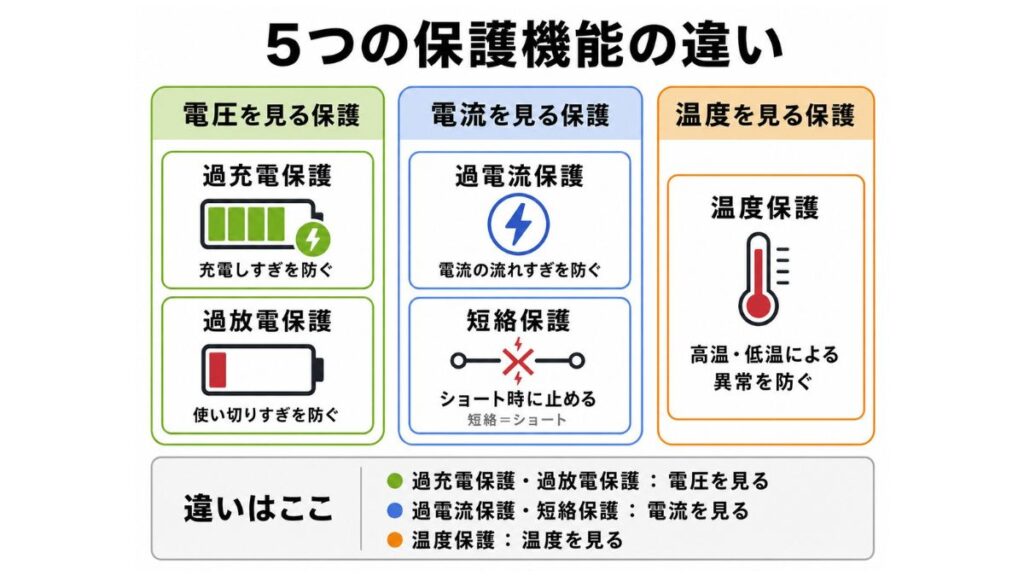

5つの保護機能の違い
バッテリー保護回路には、いくつかの保護機能があります。
名前だけ見ると、どれも似ています。
過充電保護。
過放電保護。
過電流保護。
短絡保護。
温度保護。
漢字も似ていますし、
全部「危ないときに止める機能」に見えます。
でも、見ている場所は違います。
ざっくり分けると、こうです。
- 過充電保護：充電しすぎを防ぐ
- 過放電保護：使い切りすぎを防ぐ
- 過電流保護：電流の流れすぎを防ぐ
- 短絡保護：ショートしたときに止める
- 温度保護：熱くなりすぎたときに制限する
もう少し分かりやすく言うと、
バッテリー保護回路は次の3つを見ています。
- 電圧：充電しすぎ、使い切りすぎを見る
- 電流：流れすぎ、ショートを見る
- 温度：熱くなりすぎ、冷えすぎを見る
電圧を見ているのが、
過充電保護と過放電保護です。
電流を見ているのが、
過電流保護と短絡保護です。
温度を見ているのが、
温度保護です。
ここを先に分けておくと、
それぞれの違いがかなり分かりやすくなります。
- 電圧を見る保護：過充電保護／過放電保護
- 電流を見る保護：過電流保護／短絡保護
- 温度を見る保護：温度保護
過充電保護は充電しすぎを防ぐ
過充電保護は、
バッテリーを充電しすぎないようにする機能です。
スマホやモバイルバッテリーを充電すると、
バッテリーの電圧は少しずつ上がります。
満充電に近づいたところで、
そのまま無理に充電し続けないように制御します。
つまり、過充電保護が見ているのは、
主に充電中の電圧です。
満充電に近い状態で無理に充電を続けると、
バッテリーに負担がかかります。
その負担が大きくなると、
発熱や膨張につながることがあります。
なので過充電保護は、
「充電しっぱなしでも大丈夫なのか」
という疑問にかなり関係します。
過放電保護は使い切りすぎを防ぐ
過放電保護は、
バッテリーを使い切りすぎないようにする機能です。
残量が少なくなったときに、
電池の電圧が下がりすぎる前に出力を止めます。
スマホやモバイルバッテリーで、
電源が入らなくなることがありますよね。
それは、完全に壊れたというより、
電池を守るために止まっている場合があります。
過放電が進むと、
バッテリーが劣化しやすくなります。
ひどい場合は、
充電しても回復しないことがあります。
なので過放電保護は、
「使い切ったあとに放置して大丈夫なのか」
という話に関係します。
過電流保護は電流の流れすぎを防ぐ
過電流保護は、
流れる電流が多すぎるときに働く機能です。
たとえば、
電源やモバイルバッテリーの能力を超える機器をつないだ場合です。
本来より多い電流を求められると、
電源側や回路に負担がかかります。
そのまま使い続けると、
配線や部品が熱を持つことがあります。
過電流保護は、
こうした電流の流れすぎを検知して、
出力を止めたり制限したりします。
ここで見るのは、
主に出力される電流です。
「動くけど、電源が熱い」
「つないだらすぐ止まる」
「高負荷の機器をつなぐと落ちる」
こういう場合は、
過電流保護が関係していることがあります。
短絡保護はショートを止める
短絡保護は、
ショートしたときに出力を止める機能です。
短絡は、一般的にはショートと呼ばれます。
プラスとマイナスが、
本来の機器を通らずに直接つながってしまう状態です。
たとえば、
- 端子に金属が触れる
- ケーブル内部で線が接触する
- 水濡れした端子をつなぐ
- 断線したケーブルを使う
こういうときに起きることがあります。
ショートすると、
電流が一気に流れます。
過電流保護も電流を見ていますが、
短絡保護はもっと急な異常を止めるイメージです。
負荷が大きすぎて電流が増えるのが過電流。
プラスとマイナスが直接つながって、一気に流れるのが短絡。
かなりざっくり言うと、
こう考えると分かりやすいです。
温度保護は異常な発熱を防ぐ
温度保護は、
バッテリーや回路が熱くなりすぎたときに働く機能です。
充電器やモバイルバッテリーは、
使っていると多少は熱を持ちます。
なので、
熱くなること自体がすぐ危険というわけではありません。
見たいのは、
普通の発熱か、異常な発熱かです。
温度保護は、
バッテリーや回路の温度を見て、
必要に応じて充電や出力を制限します。
たとえば、
- 充電が遅くなる
- 充電が止まる
- 出力が落ちる
- しばらく冷めるまで使えない
といった動きが出ることがあります。
高温だけでなく、
低温で充電が制限される場合もあります。
温度保護は、
「熱いまま使っていいのか」
「途中で充電が止まるのは故障なのか」
を考えるときに関係します。
保護機能が働くと故障みたいに見えることがある
保護機能が働くと、
使っている側から見ると故障に見えることがあります。
たとえば、
- 充電が止まる
- 出力が止まる
- 電源が入らない
- 充電が遅くなる
- つないでも反応しない
- 時間を置くと戻る
こういう動きです。
急に止まると、
「壊れた？」と思いますよね。
でも実際には、
バッテリーや電源を守るために、
あえて止めている場合があります。
充電が止まる
充電中に止まる場合は、
いくつかの理由があります。
たとえば、満充電に近づいたときです。
バッテリーが満充電に近づくと、
それ以上無理に充電しないように、
充電電流を下げたり止めたりします。
これは過充電を防ぐための動きです。
また、本体やバッテリーが熱くなったときも、
充電が止まることがあります。
この場合は、温度保護が関係していることがあります。
熱が下がると、
また充電できるようになる場合もあります。
出力が止まる
モバイルバッテリーや電動工具のバッテリーで、
急に出力が止まることがあります。
これも、故障とは限りません。
たとえば、
電池の残量が少なくなりすぎた場合です。
電池の電圧が下がりすぎる前に、
過放電保護が働いて出力を止めることがあります。
また、接続した機器が大きな電流を必要とした場合は、
過電流保護が働くことがあります。
この場合も、
出力を止めて回路やバッテリーを守ろうとします。
電源が入らなくなる
バッテリー残量が少ない状態で、
電源が入らなくなることがあります。
これも、完全に壊れたとは限りません。
電池を使い切りすぎないように、
保護回路が出力を止めている場合があります。
充電を始めると復帰することもあります。
ただ、長期間放置していたバッテリーでは注意が必要です。
一度保護で止まったあとも、
バッテリーは少しずつ自己放電します。
そのまま長く放置すると、
再充電できない状態になることがあります。
充電が遅くなる・増えない
充電が遅くなる場合もあります。
これは保護機能だけでなく、
充電器やケーブルの性能不足でも起きます。
たとえば、
- 充電器の出力が足りない
- ケーブルが高出力に対応していない
- USB-CやPDの条件が合っていない
- 本体を使いながら充電している
- 熱で充電が制限されている
こういう場合です。
充電マークが出ていても、
実際には増えにくいことがあります。
特にノートPCやタブレットでは、
使っている電力の方が大きいと、
充電しているのに残量が増えないこともあります。
充電できない・遅い・充電が増えない原因まとめ｜USB-C・PD・電力不足の違いと判断基準
戻る場合と、使うのをやめた方がいい場合がある
保護機能が働いたあと、
条件が戻れば復帰することがあります。
たとえば、
- 熱が下がる
- 接続している機器を外す
- ケーブルを抜き差しする
- 充電を始める
- しばらく時間を置く
こういう動きで戻る場合があります。
ただ、戻れば何でも大丈夫というわけではありません。
次のような状態があるなら、
そのまま使い続けない方が安全です。
- 焦げ臭いにおいがする
- バッテリーが膨らんでいる
- 端子が変色している
- ケーブルの根元だけ熱い
- 触れないほど熱い
- 何度も止まる
- 接続が切れたり入ったりする
こういう場合は、
保護機能の問題だけでなく、
本体・ケーブル・端子の異常も疑った方がいいです。
保護機能がないと何が危ないのか
保護機能がない場合、
問題になるのは「すぐ壊れるかどうか」だけではありません。
危ないのは、
異常が起きても止まらないことです。
普通なら止まるはずの場面で、
充電や出力が続いてしまう。
これが危険です。
バッテリーや電源は、
電圧・電流・温度のどれかが大きく外れると、
内部に負担がかかります。
そのまま続くと、
劣化だけでなく、発熱や発火リスクにもつながります。
過充電が続くと膨張や発熱につながる
過充電は、
バッテリーに必要以上の充電が続いてしまう状態です。
市販のスマホやモバイルバッテリーでは、
満充電に近づくと充電を弱めたり止めたりします。
でも、保護がない状態で充電が続くと、
バッテリーに無理がかかります。
状態が悪いと、
- 内部でガスが発生する
- 内圧が上がる
- バッテリーが膨らむ
- 発熱する
- 劣化が進む
- 発火のリスクが上がる
につながることがあります。
「充電しっぱなしで壊れるのか」
という疑問は、
この過充電と関係しています。
普通の市販品を普通に使う話と、
保護のない電池を充電する話は分けて考えた方がいいです。
過放電が続くと充電できなくなることがある
過放電は、
電池を使い切りすぎた状態です。
バッテリーは、
電圧が下がりすぎると劣化しやすくなります。
過放電保護があれば、
下がりすぎる前に出力を止めます。
でも、保護がないまま使い続けると、
電池に強い負担がかかります。
その結果、
- 容量が減る
- 劣化が進む
- 充電しても回復しにくくなる
- 充電できなくなる
ことがあります。
特に注意したいのは、
使い切ったあとの長期放置です。
出力が止まったあとでも、
バッテリーは少しずつ自己放電します。
そのまま放置すると、
さらに電圧が下がって、
再充電できない状態になることがあります。
電流が流れすぎると回路や配線が熱を持つ
電流が多すぎる状態も危険です。
たとえば、
電源の能力を超える機器をつないだ場合です。
電源やバッテリーが想定している以上の電流が流れると、
配線や回路部品に負担がかかります。
そのまま続くと、
- 配線が熱くなる
- 回路部品が傷む
- 基板が損傷する
- 電源が壊れる
- 発火リスクが上がる
ことがあります。
ここで関係するのが、過電流保護です。
過電流保護があれば、
上限を超えたところで出力を止めたり、
電流を制限したりします。
逆に、保護がない電源では、
過負荷でも電流が流れ続けることがあります。
「一応動いているから大丈夫」
とは限りません。
熱くなっている。
何度も止まる。
定格ギリギリで使っている。
こういう場合は、
使い方を見直した方が安全です。
ショートすると電流が一気に流れる
短絡、つまりショートは、
かなり分かりやすい危険状態です。
プラスとマイナスが直接つながると、
本来の機器を通らずに電流が流れます。
このとき、
電流が一気に増えます。
その結果、
- 端子が熱くなる
- ケーブルが熱を持つ
- 回路が焼ける
- 電源が壊れる
- 発火する
といったリスクがあります。
過電流と短絡はどちらも電流の異常ですが、
短絡は一気に起きるのが特徴です。
たとえば、
- 端子に金属が触れた
- ケーブルが断線して内部で接触した
- 水濡れした状態でつないだ
- 壊れたケーブルを使い続けた
こういう場面では、
ショートのリスクがあります。
短絡保護があれば、
異常な電流を検知して出力を止めます。
それでも、
ショートしそうな状態で使ってよいわけではありません。
断線ケーブルや水濡れ端子は、
最初から使わない方が安全です。
温度異常は劣化や膨張につながる
バッテリーや電源は、
熱の影響を受けます。
少し温かくなるくらいなら、
普通にあります。
でも、異常に熱い状態が続くと、
バッテリーや回路に負担がかかります。
高温状態が続くと、
- 劣化が進む
- 容量が下がる
- 膨張する
- 出力が不安定になる
- 発火リスクが上がる
ことがあります。
温度保護があれば、
高温時に充電を止めたり、
出力を下げたりします。
低温でも充電が制限されることがあります。
つまり温度保護は、
「熱いときだけの保護」ではありません。
バッテリーが安全に充電・放電できる温度から外れたときに、
動きを制限するための保護です。
特に、次のような状態は注意した方がいいです。
- 触れないほど熱い
- バッテリーが膨らんでいる
- 焦げ臭いにおいがする
- 本体が変形している
- 充電が何度も止まる
- 熱い場所に置いたまま充電している
このあたりは、
普通の発熱とは分けて考えた方がいいです。
仕様表や商品説明ではどこを見るか
バッテリー保護回路は、
商品説明や仕様表に書かれていることがあります。
ただ、必ず同じ言葉で書かれているわけではありません。
「保護回路内蔵」と書いてあることもあれば、
英語や略語で書かれていることもあります。
見るときは、
「バッテリー保護回路」という言葉だけでなく、
保護機能の名前も一緒に探すと分かりやすいです。
バッテリー仕様表
まず見るのは、バッテリーの仕様表です。
モバイルバッテリー、交換用バッテリー、電動工具バッテリーなどでは、
仕様欄に保護機能が書かれていることがあります。
たとえば、
- 保護回路内蔵
- 過充電保護
- 過放電保護
- 過電流保護
- 短絡保護
- 温度保護
のような表記です。
このあたりが書かれていれば、
バッテリー側に安全制御が入っていると判断しやすくなります。
特に、互換バッテリーや交換用バッテリーを見るときは、
容量だけで判断しない方がいいです。
容量が大きいかどうかより、
保護回路や対応電圧、対応機器が合っているかの方が大事です。
充電器や電源の仕様表
充電器やACアダプターを見るときは、
出力や保護機能の欄を見ます。
たとえば、
- 出力電圧
- 出力電流
- 最大出力
- 過電流保護
- 短絡保護
- 温度保護
- 出力保護
などです。
充電器や電源側に保護機能があると、
過負荷やショート時に出力を止める仕組みが入っていることがあります。
ただし、
保護機能が書かれているからといって、
どんな機器にも使えるわけではありません。
電圧が合っていない。
必要な電流や電力が足りない。
ケーブルが対応していない。
こういう場合は、
保護機能以前に、充電条件が合っていません。
保護回路仕様
少し詳しい製品では、
保護回路仕様として書かれていることがあります。
たとえば、
- Battery Protection Circuit
- Protection Circuit Module
- PCM
- BMS
- 保護IC
- 保護回路基板
のような表記です。
PCMは、バッテリーを保護する回路モジュールを指すことがあります。
BMSは、バッテリーマネジメントシステムのことです。
電動工具バッテリー、ポータブル電源、大きめのバッテリーパックでは、
BMSという言葉が出てくることがあります。
初心者の場合は、
細かい回路名まで覚えなくても大丈夫です。
まずは、
その製品に保護回路があるのか、
どの保護に対応しているのかを見る方が大事です。
技術データシート
部品やセル単体を扱う場合は、
技術データシートに書かれていることがあります。
ここには、
より細かい条件が載っていることがあります。
たとえば、
- 充電を止める電圧
- 放電を止める電圧
- 最大充電電流
- 最大放電電流
- 動作温度範囲
- 保護回路の有無
- 保護が作動する条件
などです。
市販のスマホやモバイルバッテリーを普通に使うだけなら、
ここまで見ることは少ないと思います。
でも、裸セルや自作用バッテリーを扱うなら、
このあたりを見ずに使うのは危険です。
特に、充電電圧や放電の下限が分からない電池は、
適当に充電しない方が安全です。
商品説明の「安全機能」だけで判断しない
商品ページには、
「安全設計」
「多重保護」
「安心保護」
のような言葉が書かれていることがあります。
もちろん、参考にはなります。
ただ、その言葉だけで判断するより、
具体的に何の保護が入っているかを見た方がいいです。
たとえば、
- 過充電保護
- 過放電保護
- 過電流保護
- 短絡保護
- 温度保護
のように書かれていれば、
何を防ぐ機能なのかが分かりやすくなります。
逆に、
「安全」や「保護」とだけ書かれていて、
何を保護するのか分からない場合は、
仕様をもう少し確認した方がいいです。
英語表記や略語も見る
保護機能は、英語で書かれていることもあります。
よく出てくるのは、次のような表記です。
- Battery Protection Circuit
- Overcharge Protection
- Overdischarge Protection
- Overcurrent Protection
- Short Circuit Protection
- Temperature Protection
- Thermal Protection
略語では、次のように書かれることもあります。
- OVP
- UVP
- OCP
- SCP
- OTP
OVPは、過電圧保護を指すことがあります。
過充電保護と近い場面で出てくることもありますが、
意味としては「電圧が高くなりすぎるのを防ぐ保護」です。
UVPは、低電圧保護を指します。
過放電保護と関係しやすい表記です。
OCPは、過電流保護です。
SCPは、短絡保護です。
OTPは、過温度保護です。
商品説明では、
日本語と英語が混ざっていることがあります。
そのため、
「過電流保護」と書いていなくても、
「OCP」と書かれている場合があります。
表記がない場合はどう見るか
保護機能の表記がない場合は、
すぐに危険と決めつける必要はありません。
市販の完成品では、
細かい保護機能をすべて商品ページに書いていない場合もあります。
ただし、次のようなものは注意して見た方がいいです。
- 裸セル
- ノーブランドの互換バッテリー
- 仕様が少ない充電器
- 出力表示があいまいな電源
- 保護回路の有無が分からないバッテリー
- 極端に安い高出力製品
特に、
電池そのものを単体で買う場合や、
自作用途で使う場合は、
保護回路の有無を確認した方が安全です。
分からないまま使うより、
保護回路内蔵の製品や、用途に合った完成品を選ぶ方が安全です。
使ってよいか判断する基準
ここまで見ると、
「結局、使っていいのか」
が気になると思います。
保護回路の名前を覚えることより、
最後はここが大事です。

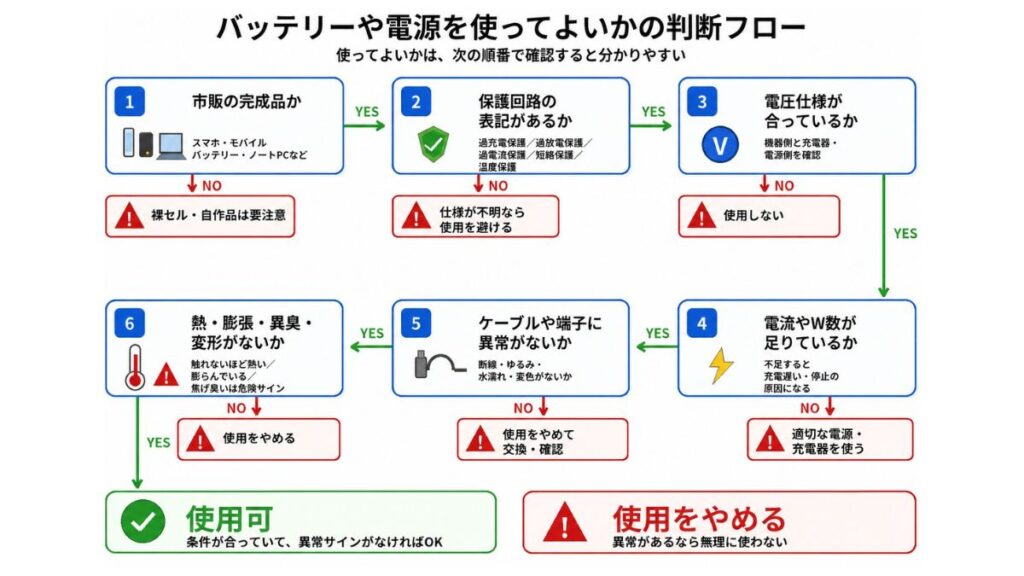

使ってよいかを見るときは、
次の順番で確認すると分かりやすいです。
- 市販の完成品か
- 保護回路の表記があるか
- 電圧仕様が合っているか
- 電流や出力が足りているか
- ケーブルや端子に異常がないか
- 熱・膨らみ・変なにおい・変形がないか
市販完成品か、裸セルかを見る
まず分けたいのは、
市販の完成品かどうかです。
スマホ、モバイルバッテリー、ノートPC、電動工具バッテリーなどは、
完成品として使う前提で作られています。
この場合は、
充電制御や保護回路が入っていることが多いです。
一方で、裸セルや自作用バッテリーは別です。
裸セルは、
保護回路やケースがない電池そのものに近い状態です。
そのまま市販のモバイルバッテリーと同じ感覚で扱うと危険です。
よく分からない場合は、
裸セルを単体で充電したり、
保護回路のない電池を自己判断で使ったりしない方が安全です。
保護回路内蔵の表記を見る
次に見るのは、
保護回路の表記です。
商品説明や仕様表に、
- 保護回路内蔵
- 過充電保護
- 過放電保護
- 過電流保護
- 短絡保護
- 温度保護
- Battery Protection Circuit
- BMS
のような表記があるかを確認します。
すべての表記が必ず並んでいるとは限りません。
ただ、何も書かれていないよりは、
どの保護に対応しているかが分かる方が判断しやすいです。
特に、互換バッテリーや交換用バッテリーでは、
容量だけで選ばない方がいいです。
容量が大きく見えても、
保護回路や対応機器が合っていなければ、
安心して使えるとは言い切れません。
充電器とバッテリーの電圧が合っているか見る
バッテリーや機器には、
想定されている電圧があります。
充電器やACアダプター側にも、
出力電圧があります。
ここが合っていないと、
うまく充電できないだけでなく、
機器やバッテリーに負担がかかることがあります。
特に注意したいのは、
形が合うから使えると思ってしまうことです。
端子が刺さる。
ケーブルがつながる。
充電マークが出る。
それだけでは、
電圧や充電条件まで合っているとは限りません。
バッテリーや機器側の表示と、
充電器側の出力表示を見て、
対応している範囲か確認することが大事です。
電流や出力が足りているか見る
電圧が合っていても、
電流やW数が足りないと問題が起きます。
たとえば、
- 充電が遅い
- 充電マークは出るのに増えない
- 使用中だと残量が減る
- ノートPCでは充電できない
- 高負荷時に出力が止まる
といった状態です。
これは、
保護回路の異常というより、
電源やケーブルの能力不足で起きることがあります。
スマホ用の充電器では足りても、
ノートPCでは足りないことがあります。
モバイルバッテリーも同じです。
本体の容量だけでなく、
何Wまで出せるのかを見る必要があります。
電流やW数が足りない状態で無理に使うと、
発熱が増えたり、保護が働いたりすることがあります。
ケーブルや端子に異常がないか見る
バッテリーや充電器が正常でも、
ケーブルや端子に問題があると危険です。
たとえば、
- ケーブルの根元が傷んでいる
- 断線しかけている
- 端子がゆるい
- 接続するとグラグラする
- 角度によって充電が切れる
- 端子にホコリや汚れがある
- 水濡れしている
こういう状態です。
特に、
接続が切れたり入ったりする状態は、
放置しない方がいいです。
接触が不安定なまま電流が流れると、
端子やケーブルの一部だけ熱くなることがあります。
「一応充電できるから大丈夫」
ではなく、
安定して接続できているかも見た方が安全です。
熱・膨張・異臭・変形があるなら使わない
最後に見るのは、
分かりやすい異常サインです。
次のような状態があるなら、
使い続けない方がいいです。
- 触れないほど熱い
- いつもより明らかに熱い
- 焦げ臭いにおいがする
- 樹脂が焼けるようなにおいがする
- モバイルバッテリーが膨らんでいる
- ケースが浮いている
- 端子が変色している
- ケーブルが溶けている
- 充電が何度も止まる
- 接続が不安定になる
このあたりは、
単なる「充電が遅い」とは別です。
バッテリー本体、充電器、ケーブル、端子のどこかに
異常が出ている可能性があります。
保護回路がある製品でも、
膨張や異臭が出ている状態で使い続けるのは避けた方が安全です。
「動く」と「安全に使える」は別
最後にここです。
バッテリーや電源は、
問題があっても一応動いてしまうことがあります。
充電できる。
電源が入る。
出力も出る。
それだけで、
安全に使えるとは限りません。
特に、
- 熱い
- 変なにおいがする
- 膨らんでいる
- 端子が変色している
- 何度も止まる
- ケーブルを動かすと切れる
こういう状態があるなら、
「使える」ではなく、
「無理に動いている」可能性があります。
バッテリー保護回路は、
異常を防いだり、被害を小さくしたりするための仕組みです。
異常が出ているものを、
そのまま使い続けてよいという意味ではありません。
まとめ
バッテリー保護回路は、
電池や電源を無理な状態から守るための仕組みです。
主に見ているのは、
電圧・電流・温度です。
それぞれの保護機能は、
次のように役割が分かれています。
- 過充電保護：充電しすぎを防ぐ
- 過放電保護：使い切りすぎを防ぐ
- 過電流保護：電流の流れすぎを防ぐ
- 短絡保護：ショートを防ぐ
- 温度保護：高温や低温による異常を防ぐ
スマホやモバイルバッテリーなどの市販品では、
こうした保護機能が入っていることが多いです。
そのため、普通に使う範囲なら、
満充電になっただけですぐ危険になるわけではありません。
ただし、保護回路があるからといって、
何をしても安全という意味ではありません。
特に、
- 触れないほど熱い
- 膨張している
- 焦げ臭い
- 端子やケーブルが傷んでいる
- 水濡れした状態で接続している
- 何度も充電や出力が止まる
こういう状態なら、
そのまま使い続けない方が安全です。
また、裸セルや自作用バッテリーは、
市販の完成品とは分けて考える必要があります。
保護回路の有無や、
充電電圧・放電下限・温度条件を確認せずに使うと、
過充電や過放電、発熱につながることがあります。
大事なのは、
保護機能の名前を覚えることではありません。
「なぜ止まったのか」
「なぜ熱くなったのか」
「このまま使ってよい状態なのか」
を判断できるようにすることです。
バッテリー保護回路は、
危険を減らすための仕組みです。
異常が出ているものを、
無理に使い続けてよいという意味ではありません。
