ACアダプターや電源装置のラベルには、「100–240V」「12–24V」など、幅をもたせた電圧表示があります。
これは、機器が対応している入力電圧の範囲を示すものです。
「100Vと240Vのどちらで使うのか」「どこを見れば対応電圧が分かるのか」と迷うこともあるでしょう。
この記事では、入力電圧範囲の意味や表示の読み方を、実際のACアダプターの写真を使って解説します。
入力電圧範囲とは
入力電圧範囲とは、機器や電源装置が入力として受けられる電圧の範囲です。
製品の仕様には、次のような表示があります。
- 100–240V
- 12–24V
数字の小さい方が下限、大きい方が上限です。
「100–240V」であれば、100Vから240Vまでの電圧に対応していることを示します。
100Vと240Vの2種類だけを意味する表示ではなく、その間の160Vや230Vも範囲に含まれます。
電源メーカーのTDK-Lambdaも、ACアダプターの入力表示として「AC 100–240V、50/60Hz」を紹介しています。［1］
12–24Vという表示の意味
「12–24V」も同じ考え方です。
12Vから24Vまでの入力に対応することを示しています。
AC（交流）とDC（直流）のどちらに対応しているかは、電圧の数字とあわせて確認します。
「DC 12–24V」と表示されている機器であれば、12Vから24Vまでの直流入力に対応しています。
入力電圧範囲は、数字の下限と上限だけでなく、AC／DCの種類も確認することが重要です。
入力電圧範囲はどこで確認できる？
入力電圧範囲は、機器本体やACアダプターのラベル、取扱説明書などで確認できます。
ラベルでは、主に次の表記を探します。
- INPUT：入力
- I/P：入力の略称
- 入力：日本語での表示
これらの項目に記載された電圧が、機器へ入力する電源の条件です。
実際のACアダプターで確認する

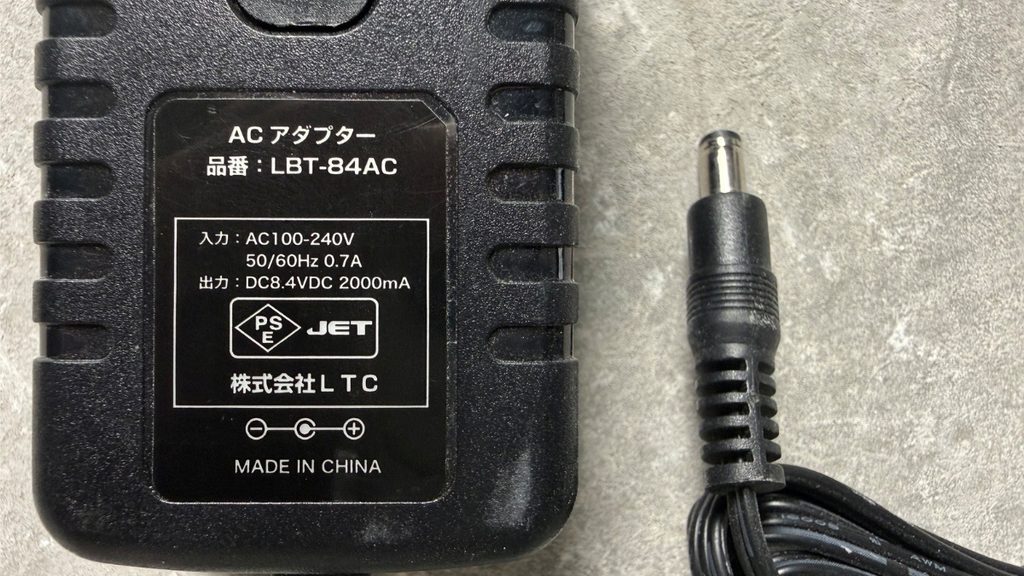

次の写真は、ACアダプターの実物です。
ラベルには、次の情報が表示されています。
| 表示項目 | 写真の数値 |
|---|---|
| 入力電圧 | AC 100–240V |
| 入力周波数 | 50/60Hz |
| 入力電流 | 0.7A |
| 出力電圧 | DC 8.4V |
| 出力電流 | 2000mA（2A） |
この写真で注目するのは、「入力：AC100–240V」と書かれている部分です。
ACは交流を表し、100Vから240Vまでの交流電源に対応していることが分かります。
その下にある「50/60Hz」は、対応する交流電源の周波数です。
日本の家庭用電源は、地域によって50Hzと60Hzに分かれています。このACアダプターは両方に対応しています。
周波数については、50Hz・60Hzとは？周波数の違いと確認方法で詳しく説明しています。
INPUTとOUTPUTの違い
写真には、入力と出力の両方が記載されています。
- INPUT（入力）：ACアダプターが受け取る電源
- OUTPUT（出力）：ACアダプターが接続先の機器へ供給する電源
今回の写真では、入力がAC100–240V、出力がDC8.4Vです。
家庭用コンセントから交流を受け取り、接続先の機器へ直流8.4Vを供給するACアダプターだと分かります。
入力電圧範囲を調べるときはINPUT、接続先へ供給する電圧を調べるときはOUTPUTを確認します。
ACアダプターを別の機器で使用する場合の条件については、ACアダプターは使い回せる？電圧・電流・極性・端子の確認ポイントで解説しています。
「100–240V」対応なら海外でも使える？
AC100–240Vに対応したACアダプターは、日本の100Vだけでなく、海外で使われている220Vや230Vなどの電源にも対応しています。
ソニーも、AC100–240V・50/60Hz対応のACアダプターについて、海外での使用条件を公式サポートで案内しています。［2］
海外で使用するときは、次の点を確認します。
- 現地の電源電圧が入力電圧範囲に含まれているか
- 現地の交流周波数に対応しているか
- コンセントの形状が合っているか
- 取扱説明書で海外使用が認められているか
電圧だけでなく周波数も確認する
交流電源では、電圧と周波数の両方が重要です。
「AC100–240V 50/60Hz」という表示なら、入力電圧は100〜240V、周波数は50Hzと60Hzに対応しています。
電圧の範囲だけを確認せず、周波数の表示もあわせて見てください。
コンセントの形状も確認する
入力電圧が対応していても、国や地域によってコンセントの形状が異なります。
プラグの形状が合わない場合は、現地のコンセントに対応した変換プラグが必要です。
変換プラグは差し込み口の形状を合わせるためのもので、電圧を変換する機器ではありません。
海外で使う場合は、電源条件とコンセントの形状をそれぞれ確認してください。
詳しくは、海外製品は日本で使える？法律・安全性・電源仕様の確認ポイントで説明しています。
まとめ
入力電圧範囲とは、機器や電源装置が入力として受けられる電圧の範囲です。
「100–240V」は100Vから240Vまで、「12–24V」は12Vから24Vまでの範囲を示しています。
ACアダプターや機器のラベルでは、INPUT・I/P・入力と書かれた部分を確認します。
交流入力の場合は、電圧とあわせて50/60Hzなどの周波数表示も重要です。
製品を使用するときは、入力電圧範囲・AC／DCの種類・周波数などを確認し、メーカーが指定する条件に従ってください。
