家電やポータブル電源、発電機などの仕様表には、
「定格出力」と「最大出力」が
別々に書かれていることがあります。
電子工作で使う電源やモーター、LEDなどの部品にも、
定格電圧・定格電流・最大電流などの
似た表示があります。
普段使うときはどちらを基準にするのか、
最大値まで使い続けてよいのかは、
表示だけでは分かりにくい部分です。
この記事では、定格値と最大値の違いや、
家電・電源・電子部品の仕様表で
どの数値を確認すればよいのかを書いていきます。
定格値と最大値の違い
定格値と最大値は、
その数値をどのように使うかが異なります。
- 定格値：通常使用の基準となる数値
- 最大値：出力や使用条件の上限となる数値
家電や電源を普段使うときは、
定格値を基準にします。
最大値は、製品が出せる上限や、
部品が耐えられる限界を示す数値です。

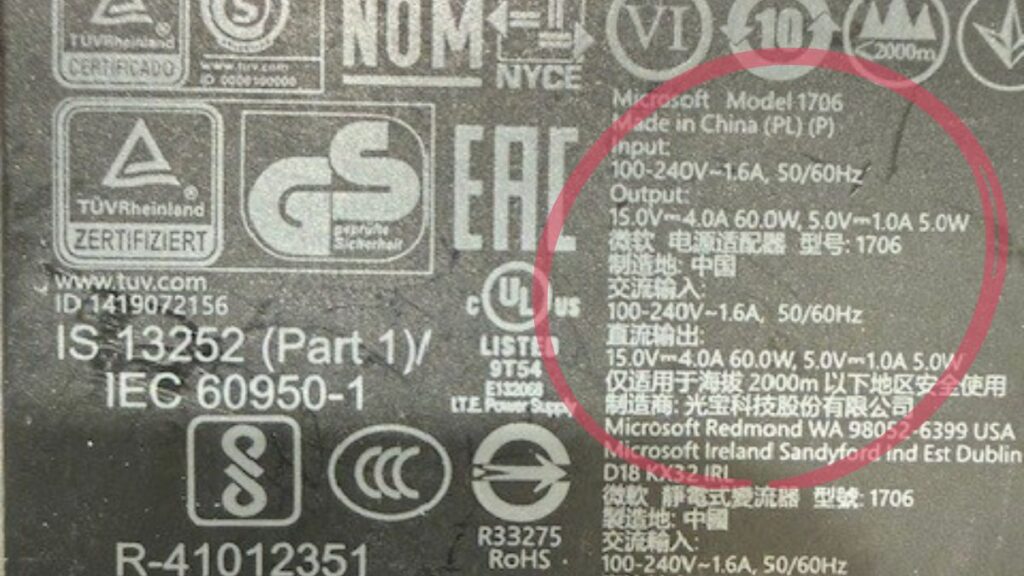

定格値は通常使用の基準
定格値とは、メーカーが定めた条件で、
機器や部品を使用するときの基準値です。
たとえば、次のような表示があります。
- 定格電圧：100V
- 定格電流：2A
- 定格出力：500W
- 定格消費電力：60W
普段の使用や製品選びでは、
定格値を確認します。
最大値は上限を示す数値
最大値とは、製品の出力や、
機器・部品に加えられる条件の上限です。
たとえば、次のような表示があります。
- 最大出力：1000W
- 最大電流：5A
- 最大電圧：12V
- 絶対最大定格：30V
最大値を超えると、
動作停止や部品の破損、発熱などの
原因になります。
ただし、最大値を連続して使えるか、
短時間だけ使える数値なのかは、
製品や表示の種類によって異なります。
最大値だけで判断せず、
連続時間や使用条件も確認します。
仕様表では定格値を先に確認する
仕様表に定格値と最大値がある場合は、
普段使う条件として定格値を確認します。
最大値は、製品や部品が出せる上限や、
耐えられる限界を確認するための数値です。
家電や電源は定格出力を基準にする
ポータブル電源に、
次の表示があるとします。
- 定格出力：500W
- 瞬間最大出力：1000W
この場合、普段使用する機器は、
合計500W以内を基準に選びます。
1000Wは、モーターの起動時などに発生する
短時間の大きな電力に対応する数値です。
1000Wの機器を連続して使えるという意味ではありません。
最大値の名称と条件を確認する
最大値には、次のような表示があります。
- 最大出力
- 瞬間最大出力
- ピーク出力
- 最大電流
- 最大電圧
「瞬間」「ピーク」「○秒以内」などの記載がある場合は、
指定された短時間だけ使える数値です。
連続して使える上限を知りたいときは、
定格出力や連続出力の表示を確認します。
電子部品は絶対最大定格を超えない
半導体やLEDなどの電子部品には、
「絶対最大定格」が記載されていることがあります。
絶対最大定格は、
部品を通常使用するための目標値ではなく、
一度でも超えないようにする限界値です。
- 絶対最大電圧：30V
- 絶対最大電流：1A
- 許容損失：2W
- 接合部温度：150℃
電子部品を使うときは、
絶対最大定格より低い範囲に動作条件を設定し、
データシートの推奨動作条件も確認します。
定格値と最大値の間は使ってよいのか
定格値を超えて最大値までの範囲は、
メーカーが使用時間や負荷条件を示している場合に限り、
その条件内で短時間だけ使えます。
最大値以下でも、
定格値を超えた状態は
連続使用の範囲ではありません。
定格値を超えて使えるのは指定された短時間だけ
たとえば、次のポータブル電源で
冷蔵庫を動かすとします。
ポータブル電源の仕様：
- 定格出力：500W
- 瞬間最大出力：1000W
冷蔵庫の消費電力：
- 通常運転時：150W
- 起動時：700W
通常運転時の150Wは、
ポータブル電源の定格出力500W以内です。
冷蔵庫が動き始めるときは、
コンプレッサーを起動するため、
一時的に700Wまで上がります。
この700Wは定格出力500Wを超えていますが、
瞬間最大出力1000W以内です。
ポータブル電源が700Wの起動電力と
その継続時間に対応していれば、
冷蔵庫が起動する短い間だけ、
定格値と最大値の間を使えます。
起動後は、通常運転時の
150W付近へ戻ります。
- 起動時だけ700Wになり、その後150Wに戻る
→ 使用条件を満たせば使える - 運転中も700Wを使い続ける
→ 定格出力500Wを超えるため使えない
仕様書には時間や使用割合が書かれている
組込み電源などの仕様書には、
定格値を超えて使える条件が
次のように書かれていることがあります。
- ピーク負荷は5秒以下
- デューティは35％以下
- 平均出力は定格出力以下
- 平均電流は定格電流以下
ほかにも、次のような条件が
個別に書かれる場合があります。
- ピーク出力を使える時間
- 次にピーク出力を使えるまでの間隔
- ピーク負荷を繰り返せる回数
- 周囲温度
- 放熱条件
デューティとは、
一定時間のうち、ピーク負荷を使う時間の割合です。
たとえば、20秒のうち5秒だけ
ピーク負荷を使う場合は、
次の計算になります。
- 5秒 ÷ 20秒 × 100 ＝ 25％
仕様書に「デューティ35％以下」とあれば、
25％はその条件内です。
ただし、デューティの条件を満たしていても、
ピーク負荷を使える秒数や平均出力なども
同時に守る必要があります。
平均出力を計算する場合
以下は、平均出力の計算方法を
説明するための例です。
- 定格出力：600W
- ピーク出力：1200W
- ピーク出力を使える時間：最大5秒
- 1周期：20秒
- 20秒間の平均出力：600W以下
1200Wを5秒使ったあと、
残り15秒に使える出力を「X」とすると、
計算式は次のようになります。
（1200W × 5秒 ＋ X × 15秒）÷ 20秒 ≦ 600W
Wに秒を掛けると、
電力をその時間使ったときの
エネルギー量になります。
エネルギー量の単位は
J（ジュール）です。
1Jは、1Wの電力を1秒使った量で、
1ワット秒と同じです。
計算の過程は次のとおりです。
- 600W × 20秒 ＝ 12,000J
- 1200W × 5秒 ＝ 6,000J
- 12,000J − 6,000J ＝ 6,000J
- 6,000J ÷ 15秒 ＝ 400W
この例では、次の使い方になります。
- 1200W：最大5秒
- 400W以下：残り15秒
- 合計20秒で1周期
1200Wを使う時間が1秒だけであれば、
残り19秒は約568W以下にできます。
ピーク出力を使う時間が短いほど、
残り時間に使える出力は定格値へ近づきます。
実際に使える時間や計算方法は、
製品によって異なります。
条件が記載されている場合は、
仕様書の内容を優先します。
条件の記載がない場合は、
定格値を通常使用の基準にします。
定格値や最大値を超えるとどうなるのか
定格値や最大値を超えたときの影響は、
超えた数値や時間、製品の保護機能によって異なります。
定格値を少し超えただけでは
すぐに停止しない製品もありますが、
その状態を続けると発熱や劣化につながります。
最大値を超えた場合は、
動作停止だけでなく、
部品が破損するおそれがあります。
定格値を超えると発熱や動作不安定につながる
定格値を超えた状態では、
製品が通常使用を想定した範囲から外れます。
起こる可能性があるのは、
次のような症状です。
- 本体や電源の発熱
- 電圧の低下
- 動作の不安定化
- 保護機能による停止
- 部品の劣化や寿命低下
電源やポータブル電源では、
接続した機器の消費電力が定格出力を超えると、
出力を停止することがあります。
停止せずに動いている場合でも、
定格値を超えたまま使い続けないことが重要です。
最大値を超えると故障や破損につながる
最大値を超えると、
製品や部品に加わる負荷が
設計上の上限を超えます。
起こる可能性があるのは、
次のような症状です。
- 保護機能による停止
- 回路や部品の破損
- 異常発熱
- 発煙や発火
- 電源を入れても動かなくなる
保護機能が付いている製品でも、
すべての異常から部品を守れるわけではありません。
最大値を保護機能が作動する目安として使わず、
超えないようにします。
再起動できても同じ使い方を繰り返さない
過負荷によって停止した製品は、
接続機器を外したり、
電源を入れ直したりすると
再び動くことがあります。
ただし、再起動できたことは、
その負荷で使い続けられることを
示しているわけではありません。
同じ使い方を繰り返すと、
保護機能の作動や発熱を繰り返し、
製品や部品の劣化につながります。
過負荷で停止した場合は、
接続している機器の消費電力や起動電力を確認し、
定格値以内になるように負荷を減らします。
定格値と最大値の違いのまとめ
定格値は、
通常使用の基準となる数値です。
最大値は、
製品が出せる出力や、
機器・部品が耐えられる条件の上限です。
- 普段の使用は定格値を基準にする
- 最大値を連続使用の基準にしない
- 定格値を超えて使えるのは、時間や負荷条件が指定されている場合だけ
- 瞬間最大出力やピーク出力は、起動時などの短時間に使われる
- 絶対最大定格は、通常使用する数値ではなく超えてはいけない限界
- 定格値を超え続けると、発熱や動作不安定、劣化につながる
- 最大値を超えると、停止や故障、部品の破損につながる
仕様表を見るときは、
数値の大きさだけでなく、
定格・最大・瞬間・ピークなどの名称と、
使用時間や温度などの条件も確認します。
条件が確認できない場合は、
定格値または推奨動作条件の範囲内で使うのが基本です。
